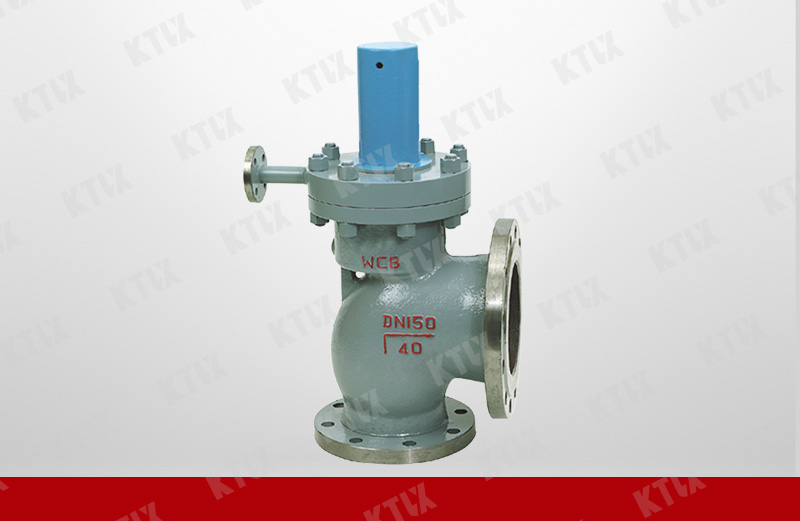

脉冲式安全阀


产品型号：A49H-10
公称通径：DN150~250mm
工作温度：≤300℃
适用介质：石油气、空气、水
应用范围：适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域
产品详情

【安装说明】

1、阀门必须垂直安装在设备的最高位置。

2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。

3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。

4、排汽管的最低点应考虑疏水，以免排汽时产生水击。

【主要尺寸参数】

型号 公称通径 连接尺寸
L L1 L2 H D D1 D2 b z-d DN D D1 D2 b z-d
A49H-4 150 220 230 240 486 300 250 204 30 8-25 200 360 310 278 34 12-25
A49H-4 200 270 295 330 615 375 320 260 38 12-30 300 485 430 390 40 16-30
A49H-4 250 300 350 370 646 445 385 313 42 12-34 350 550 490 450 44 16-34
