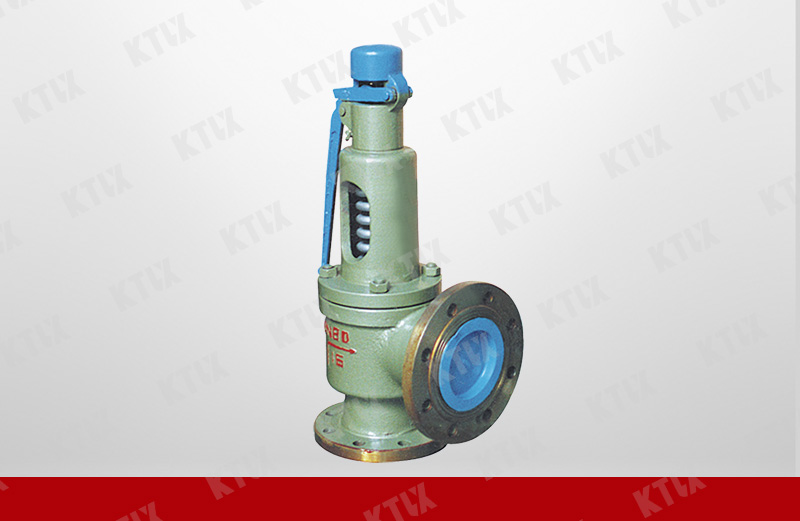

扳手弹簧微启式安全阀


产品型号:A47H-16C
公称通径:DN20~300mm
公称压力:PN1.6~10.0MPa
工作温度:≤300℃
主体材质:铸钢、锻钢、不锈钢
适用介质:空气、石油气、液体等
应用范围:适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域
产品详情

A47H型带扳手弹簧微启式安全阀结构简述
 1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
 2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
 3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
 4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
 5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。

A47H型带扳手弹簧微启式安全阀安装说明
 1、安全阀必须垂直安装,并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
 2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。

A47H型带扳手弹簧微启式安全阀主要零件材料

NO.

零件名称

材料

1

阀体

WCB

2

阀座

ZG2Cr13

3

调节圈

ZG2Cr13

4

阀瓣

2Cr13

5

导向套

2Cr13

6

阀盖

ZG230-450

7

弹簧

50CrVA

8

阀杆

2Cr13

9

扳手

ZG200-400

10

调整螺杆

45

11

保护罩

ZG200-400

密封面材料

"H"堆焊D507,"Y"堆焊Co基硬质合金


 A47H型带扳手弹簧微启式安全阀主要外形尺寸

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-?d

DN

D1

K1

g2

g

b1

f

f1

Z1-d1

L

L1

≈H

A47H-16C

20

15

105

75

/

55

16

2

/

4-14

20

105

75

55

/

16

2

/

4-14

100

85

270

25

20

115

85

/

65

16

2

/

4-14

25

115

85

65

/

16

2

/

4-14

100

85

270

32

25

140

100

/

78

18

2

/

4-18

32

140

100

78

/

18

2

/

4-18

115

100

312

40

32

150

110

/

85

18

3

/

4-18

40

150

110

85

/

18

3

/

4-18

120

110

320

50

40

165

125

/

100

20

3

/

4-18

50

165

125

100

/

20

3

/

4-18

135

120

390

65

50

185

145

/

120

20

3

/

4-18

65

185

145

120

/

20

3

/

4-18

140

130

395

80

65

200

160

/

135

20

3

/

8-18

80

200

160

135

/

20

3

/

8-18

160

135

400

100

80

220

180

/

155

22

3

/

8-18

100

220

180

155

/

22

3

/

8-18

170

160

600

125

100

250

210

/

185

22

3

/

8-18

125

250

210

185

/

22

3

/

8-18

190

190

620

150

125

285

240

/

210

24

3

/

8-23

150

285

240

210

/

24

3

/

8-23

205

195

625

200

150

340

295

/

265

26

3

/

12-23

200

340

295

265

/

26

3

/

12-23

240

230

798

250

200

405

355

/

320

30

3

/

12-26

250

405

355

320

/

30

3

/

12-26

350

320

981

300

250

460

410

/

375

30

4

/

12-26

300

460

410

375

/

30

4

/

12-26

350

320

1005

A47H-25

20

15

105

75

/

55

16

2

/

4-14

20

105

75

55

/

16

2

/

4-14

100

85

270

25

20

115

85

/

65

16

2

/

4-14

25

115

85

65

/

16

2

/

4-14

100

85

270

32

25

140

100

/

78

18

2

/

4-18

32

140

100

78

/

18

2

/

4-18

115

100

312

40

32

150

110

/

85

18

3

/

4-18

40

150

110

85

/

18

3

/

4-18

120

110

320

50

40

165

125

/

100

20

3

/

4-18

50

165

125

100

/

20

3

/

4-18

135

120

390

65

50

185

145

/

120

22

3

/

8-18

65

185

145

120

/

20

3

/

4-18

140

130

395

80

65

200

160

/

135

24

3

/

8-18

80

200

160

135

/

20

3

/

8-18

160

135

400

100

80

230

190

/

160

24

3

/

8-23

100

220

180

155

/

20

3

/

8-18

170

160

600

125

100

270

220

/

188

28

3

/

8-26

125

250

210

185

/

22

3

/

8-18

190

190

620

150

125

300

250

/

218

30

3

/

8-26

150

285

240

210

/

24

3

/

8-23

205

195

625

200

150

360

310

/

278

34

3

/

12-26

200

340

295

265

/

26

3

/

12-23

240

230

798

250

200

425

370

/

332

36

3

/

12-30

250

405

355

320

/

30

3

/

12-26

350

320

981

300

250

485

430

/

390

40

4

/

16-30

300

460

410

375

/

30

4

/

12-26

350

320

1005

A47H-40

20

15

105

75

51

55

16

2

4

4-14

20

105

75

55

/

16

2

/

4-14

100

85

270

25

20

115

85

58

65

16

2

4

4-14

25

115

85

65

/

16

2

/

4-14

100

85

270

32

25

140

100

66

78

18

2

4

4-18

32

140

100

78

/

18

2

/

4-18

115

100

312

40

32

150

110

76

85

18

3

4

4-18

40

150

110

85

/

18

3

/

4-18

120

110

320

50

40

165

125

88

100

20

3

4

4-18

50

165

125

100

/

20

3

/

4-18

135

120

390

65

50

185

145

110

120

22

3

4

8-18

65

185

145

120

/

20

3

/

4-18

140

130

395

80

65

200

160

121

135

22

3

4

8-18

80

200

160

135

/

20

3

/

8-18

160

135

400

100

80

235

190

150

160

24

3

4.5

8-23

100

220

180

155

/

22

3

/

8-18

170

160

600

125

100

270

220

176

188

28

3

4.5

8-26

125

250

210

185

/

22

3

/

8-18

190

190

620

150

125

300

250

204

218

30

3

4.5

8-26

150

285

240

210

/

24

3

/

8-23

205

195

625

200

150

375

320

260

282

38

3

4.5

12-30

200

340

295

265

/

26

3

/

12-23

240

230

798

250

200

450

385

313

345

42

3

4.5

12-34

250

405

355

320

/

30

3

/

12-26

350

320

981

300

250

515

450

364

408

46

4

4.5

16-34

300

460

410

375

/

30

4

/

12-26

350

320

1005

A47H-64
A47Y-64

20

15

130

90

51

68

20

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

301

25

20

140

100

58

78

22

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

301

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

312

40

32

170

125

76

95

24

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

366

50

40

180

135

88

105

26

3

4

4-23

50

165

125

100

88

20

3

4

4-18

160

125

396

65

50

205

160

110

130

28

3

4

8-23

65

185

145

120

110

22

3

4

8-18

175

160

570

80

65

215

170

121

140

30

3

4

8-23

80

200

160

135

121

22

3

4

8-18

175

160

565

100

80

250

200

150

168

32

3

4.5

8-26

100

235

190

160

150

24

3

4.5

8-23

190

180

597

150

100

345

280

204

240

38

3

4.5

8-34

150

300

250

218

204

30

3

4.5

8-26

280

260

738

A47H-100
A47Y-100

20

15

130

90

51

68

22

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

301

25

20

140

100

58

78

24

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

301

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

312

40

32

170

125

76

95

26

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

366

50

40

195

145

88

112

28

3

4

4-26

50

165

125

100

88

20

3

4

4-18

160

125

396

65

50

220

170

110

138

32

3

4

8-26

65

185

145

120

110

22

3

4

8-18

175

160

570

80

65

230

180

121

148

34

3

4

8-26

80

200

160

135

121

22

3

4

8-18

175

160

565

100

80

265

210

150

172

38

3

4.5

8-30

100

235

190

160

150

24

3

4.5

8-23

190

180

597

150

100

355

290

204

250

46

3

4.5

12-34

150

300

250

218

204

30

3

4.5

8-26

280

260

738
