标准技术参数

  阀  体

公称通径：DN10-DN100

阀体材质：304、316、316L

连接方式：内螺纹

压力等级：PN1.6-PN6.3MPa

结构形式：浮动球芯

  阀内组件

阀座密封：PTFE：-20°～180°         PPL：-20°～250°

阀芯材质：304、316、316L

阀杆材质：304

适用介质：水、液体、气体、油类、酸碱腐蚀性介质。注：阀体、阀体、阀座材质特性表详见P

  性能

防火结构设计

ISO5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

双层瘩杆填料符合TUV TA-LUFL阀杆泄漏测

双蝶形弹片自动压紧填料设计

允许压差：小于公称压1.6Mpa

泄漏量：零泄漏

回差：±2.5%

死区：死区

  设计制造标准

螺纹类型：G、NPT、BSPT、BSP、DIN259/2999

顶部法兰：ISO5211

压力试验：ISO5208 API598

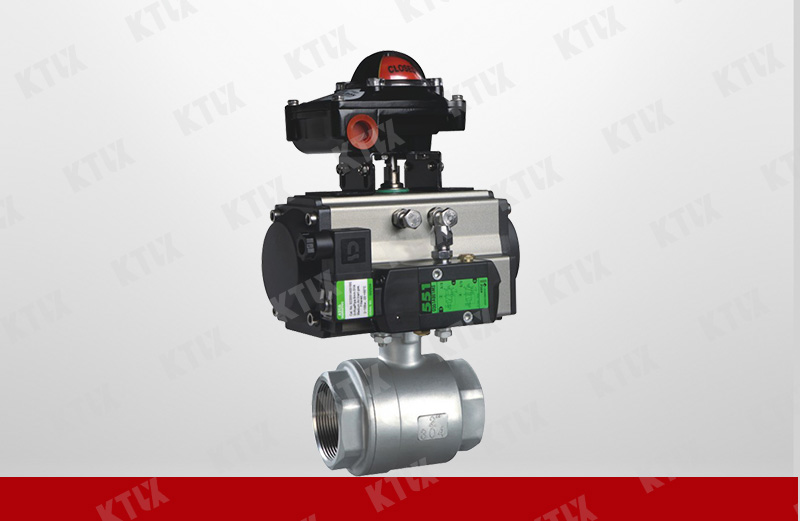

  气动执行器

双作用：通气开、通气关，气源故障保持当前位置

单作用气开式：通气开、断气关，气源故障关闭

单作用气关式：通气关、断气开，气源故障打开

可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀电气部分可以选防爆
