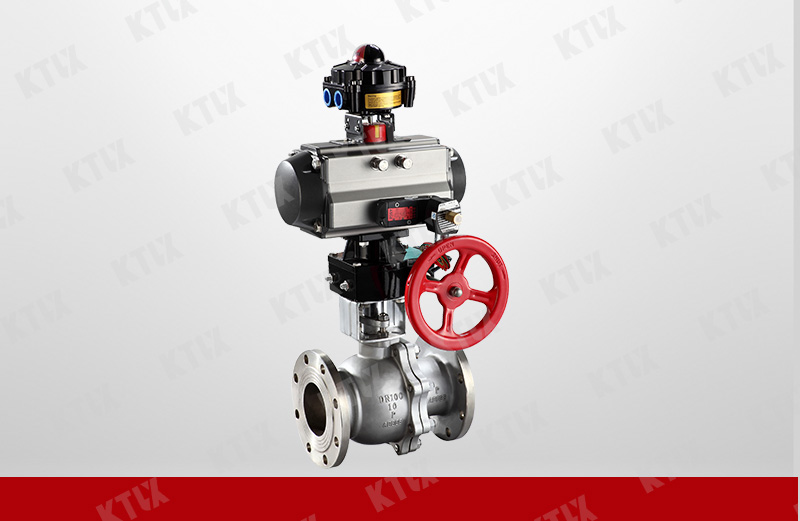

气动浮动球阀


产品型号:Q641F/H/Y
阀体材质:WCB、304、316
阀芯材质:WCB、304、316+STL\氮化钨
阀座材质:304、316、316L+STL\氮化钨
连接方式:法兰
法兰标准:GB、DIN、JIS、ANSI
压力等级:PN1.6~6.4MPa
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
产品详情

标准技术参数

  阀  体

公称通径:DN20-DN250

阀体材质:WCB、304、316、316L

连接方式:法兰

压力等级:PN1.6-4.0MPa

结构形式:浮动球芯


  阀内组件

阀座密封:304、316、316L+STL\碳化钨

阀芯材质:304、316、316L+STL\碳化钨

阀杆材质:304

适用介质:水、油、蒸汽等


  性能

直通式设计,流阻小,压降低

防吹出阀杆设计,使用安全可靠

阀杆防爆出设计

密封面球芯表面可喷焊处理或碳化钨

允许压差:小于公称压1.6Mpa

泄漏量:零泄漏

回差:±2.5%


  气动执行器

双作用:通气开、通气关,气源故障保持当前位置

单作用气开式:通气开、断气关,气源故障关闭

单作用气关式:通气关、断气开,气源故障打开

可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀电气部分可以选防爆
