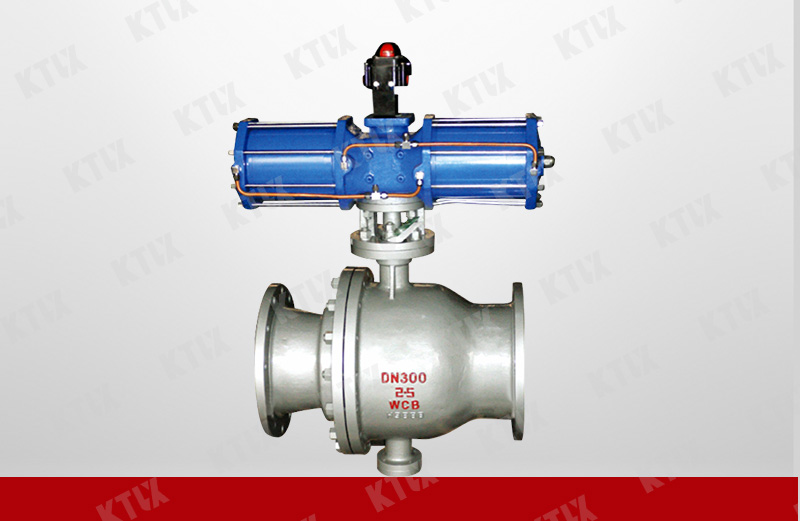

气动喷煤粉卸灰球阀


产品型号:FQ647M
公称通径:DN50~200mm
公称压力:PN1.6~4.0MPa
适用温度: -28℃~300℃
适用介质:石灰、煤粉末、煤灰、硝酸类、醋酸类
主要材质:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
产品详情

【产品介绍】
       FQ647M气动喷煤粉卸灰球阀用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备,广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。

【工作原理】
       FQ647M气动喷煤粉卸灰球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。采用直通式结构,流道畅通,不会出现积灰堵塞现象,密封副采用合金材质,经过特殊热处理,阀门抗冲刷耐磨损,同时阀门偏心球面具有自动补偿的性能,通过蜗轮上调节螺栓,使密封副在一定程度磨损的情况下,仍可达到重新密封的效果。(含尘气体、颗粒流体)。

【产品特点】
 1、阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能。
 2、密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点。
 3、密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
 4、根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封。
 5、可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
 6、阀杆采用整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所。

【产品其他参数】

性能规范:

公称通径DN(mm) 50~200
公称压力PN(MPa) 1.6 2.5 4.0
公称压力(MPa) 强度试验 2.4 3.75 6.4
密封试验 1.8 2.75 4.4
材料材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯、柔性石墨
适用工况 适用介质 石灰、煤粉末、煤灰 硝酸类 醋酸类
适用温度 -28℃~300℃
执行器 型号 GT或AW系列
气源压力 0.3-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12237 GB12221 GB9113 GB9131 GB13927


安装尺寸表:



公称通径
DN(mm)
尺寸(mm) 执行器型号
(仅供参考)
1.6MPa

2.5MPa

4.0MPa
L D D1 B Z-ΦD L D D1 B Z-ΦD L D D1 B Z-ΦD 1.6、2.5MPa 4.0MPa
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18 GTD-80 GTD-100
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18 GTD-100 GTD-100
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18 GTD-100 GTD-115
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23 GTD-115 GTD-125
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25 GTD-160 AW13
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25 GTD-90 AW13
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 38 12-30 AW17 AW17
250 533 405 355 30 12-25 586 425 370 36 12-30           AW17 AW20
300 610 460 410 30 12-25 648 485 430 40 16-30           AW20 AW20
350 686 520 470 34 16-25 762 550 490 44 16-34           AW20 AW28
400 762 580 525 36 16-30 838 610 550 48 16-34           AW28 AW28
450 864 640 585 40 20-30 914 660 600 50 20-34           AW28

AW35

500 914 705 650 44 20-34 991 730 660 52 20-41           AW28 AW35
