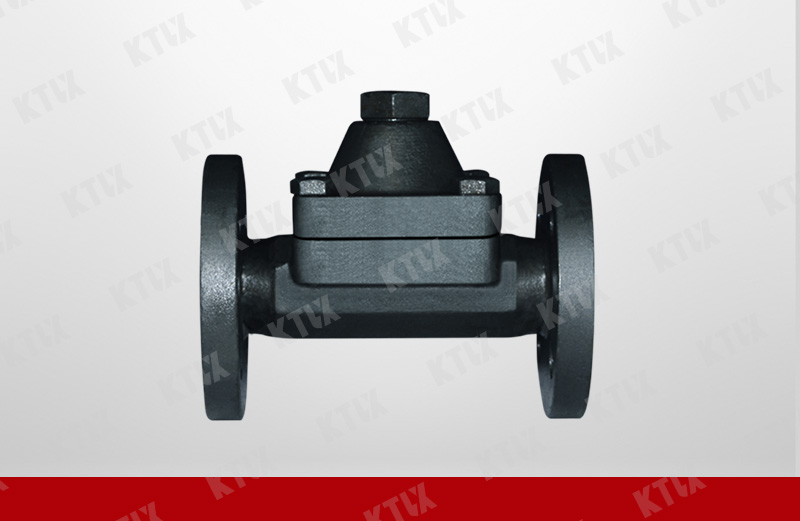

可调双金属片式疏水阀（CS47H型）



产品型号：CS47H/CS17H
公称通径：DN15~50mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹连接：ISO 228
法兰连接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品详情

主要特点

      可调双金属片式疏水阀（CS47H型）结构独特、性能优良、排水量大、漏汽最小、排水温度可调节。过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。


适用范围

      可调双金属片式疏水阀（CS47H型）广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。


主要零件材质

型号 CS17/47/67H-16/25/40C
阀体 碳钢
阀盖 碳钢
阀蕊 不锈钢
阀座 不锈钢
热敏元件 热双金属片
过滤器 不锈钢


主要性能规范

项 目 型号 单位
CS17H一16C CS17H一25 CS17H-40
CS47H一16C CS47H一25 CS47H-40
CS67H一16C CS67H一2S CS67H一40
公称压力 1.6 2,5 4．O MPa
壳体试验压力 2.4 3.8 6
最高工作压力 1.6 2.5 4
最高工作温度 203 220 247 ℃
最高允许温度 425 425 425
工作介质 蒸汽、凝结水


主要外形及连接尺寸

型号 公称通径DN 螺纹通径(mm) 法兰连接(mm)
RC L H W L H D K d C F N-Φ

CS17H-16C

CS47H-16C

CS67H-16C

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18

CS17H-25

CS47H-25

CS67H-25

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18

CS17H-40

CS47H-40

CS67H-40

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18
