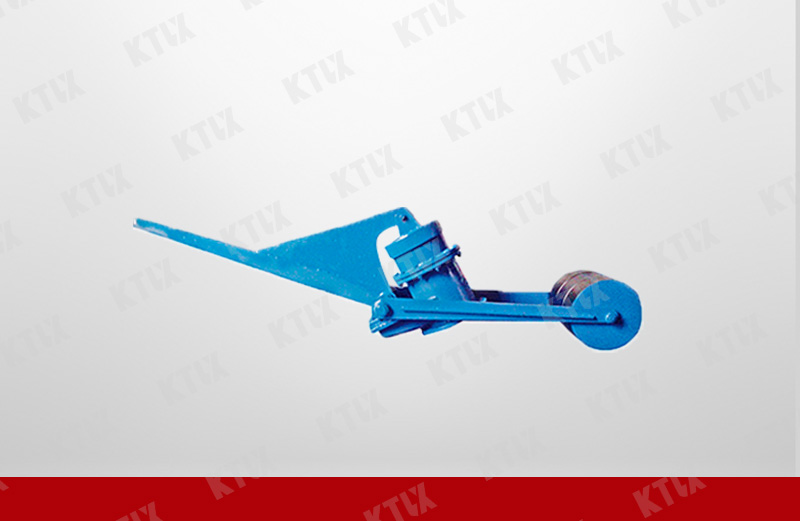

炉顶放散阀
产品型号：FS46HL
公称通径：DN200~550mm
公称压力：PN0.1~0.25MPa
适用温度：≤400℃
适用介质：煤气、烟气及其它气体
连接尺寸：GB2555-81
检测标准：GB/T13927-92
产品概述
炉顶放散阀由阀座、阀盖、下壳、中壳、拉杆等零件组成。其是卷扬机式启闭机控制杠杠系统拉动阀盖实现阀门的启闭。由于采用轴承定位，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等优点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的安全。
产品特点
1、驱动方式为液压传动，可克服钢绳牵引布置的局限性。
2、密封方式为弹簧压力，可大幅度减小设备的重量。
3、在关闭时，由弹簧仓4、连杆7、转臂8组成的摆动导杆五杆机构相对于转臂8具有自锁能力，这样就提高了关闭的可靠性。
4、阀盖与转臂连接采用双组球面连接，配合阀盖与阀座的硬密封面为球面与锥面的情况，使阀盖在关闭时具备一定自调能力。
5、密封形式采用软硬双重密封，外软内硬，使硬密封减压、软密封密封，这样既实现了可靠的密封，又延长了软密封的使用寿命。
6、是在开启时，阀盖处于放散气流之外，既实现了顺畅放散，又避免损伤设备。
主要性能规范
|
公称压 MPa |
0.25 |
|
密封试验压力MPa |
0.275 |
|
强度试验压力MPa |
0.375 |
|
适用温度 （℃） |
≤500 |
|
适用介质 |
空气、尘气、煤气 |
主要零件材料
| 零件名称 | 阀座 | 阀盖 | 下壳 | 中壳 | 拉杆 | 密封圈 |
| 材料 | 铸钢+堆焊硬质耐磨合金 | 铸钢+堆焊硬质耐磨合金 | 碳素钢 | 铸钢 | 硬素钢 | 氟橡胶 |
产品外形结构尺寸
|
DN |
D |
D1 |
Β |
A |
Β |
H1 |
H2 |
L |
N-Φd |
重量（kg） |
|
200 |
380 |
340 |
20 |
240 |
528 |
200 |
805 |
410 |
12-Φ18 |
970 |
|
250 |
400 |
350 |
30 |
240 |
573 |
200 |
1353 |
410 |
12-Φ23 |
1100 |
|
400 |
545 |
495 |
28 |
350 |
712 |
420 |
1195 |
700 |
16-Φ22 |
1580 |
|
550 |
720 |
660 |
30 |
450 |
984 |
382 |
1320 |
860 |
16-Φ22 |
2550 |
