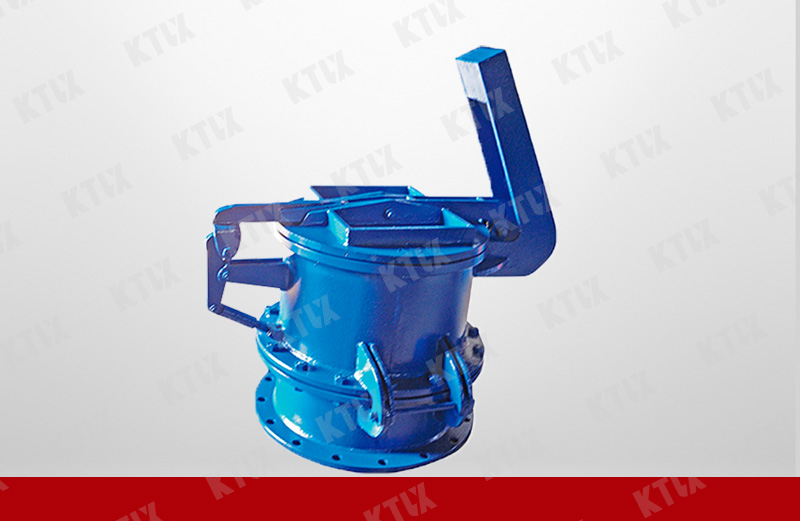

弹压式泄爆阀



产品型号:XB-42-II
公称通径:DN300~1000mm
公称压力:≤0.1MPa
适用温度:≤350℃
开启压力:0.09~0.1MPa
主要材料:碳钢、铝合金
适用介质:压缩易爆气体
法兰标准:GB/T9115-98
连接尺寸:GB/T2555-81
检测标准:GB/T13927-92
产品详情

产品概述

       弹压式泄爆阀适用于可能发生燃爆的粉尘、气体介质管路或装置上,对管路或设备装置起保护作用。爆破膜可由用户根据工艺特性自备,是建材、冶金、化工、电厂、粮食加工等行业实现安全、连接生产的理想设备。


结构特点

      弹压式泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间,与阀体用螺栓连接。系统超压时,爆破膜破裂,瞬间泄压,阀盖弹起后在重力作用下复位。本泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。


主要性能规范

    型号

    XB-42-II

    适用于爆破计算压力(绝)MPa

    ≤0.1MPa

    强度试验压力MPa

    1.5

    适用温度

    ≤350℃

    适用介质

    压缩易爆气体


主要零件材料

    零件名称

    阀体

    连接体

    杠杆

    阀盖

    密封圈

    膜片

    材料

    碳素钢

    碳素钢

    碳素钢

    碳素钢

    橡胶

    合金铝


主要外形及连接尺寸

DN D n-φd D1 b L L1 H 重量(kg)
300 440 12-φ22 395 16 880 250 250 52
350 490 12-φ22 445 16 907 250 275 69
400 540 16-φ22 495 16 1010 250 300 77
450 595 16-φ22 550 16 1060 252 325 83
500 645 20-φ22 600 20 1180 300 370 112
600 755 20-φ26 705 20 1280 300 420 152
700 860 24-φ26 810 20 1390 300 470 193
800 975 24-φ30 920 20 1480 300 520 165
900 1075 24-φ30 1020 20 1590 350 600 335
1000 1175 28-φ30 1120 20 1680 350 650 375
